驱动力及其测量方法

2022-12-02

什么是驱动测试?

驱动测试模拟机械设备运行时发生的过程。例如,释放发胶气雾剂、液体肥皂手动泵、吸入器、键盘或相机按钮的释放。它是一种非破坏性测试,只需让设备按照设计和使用的方式运行,即可测量该功能的各个方面。

为什么驱动测试很重要?

驱动的许多特性都可以测量,但对于气雾剂、手动泵或吸入器,所需的主要参数是用于排出其内容物的力和驱动期间发生的行程(距离)。

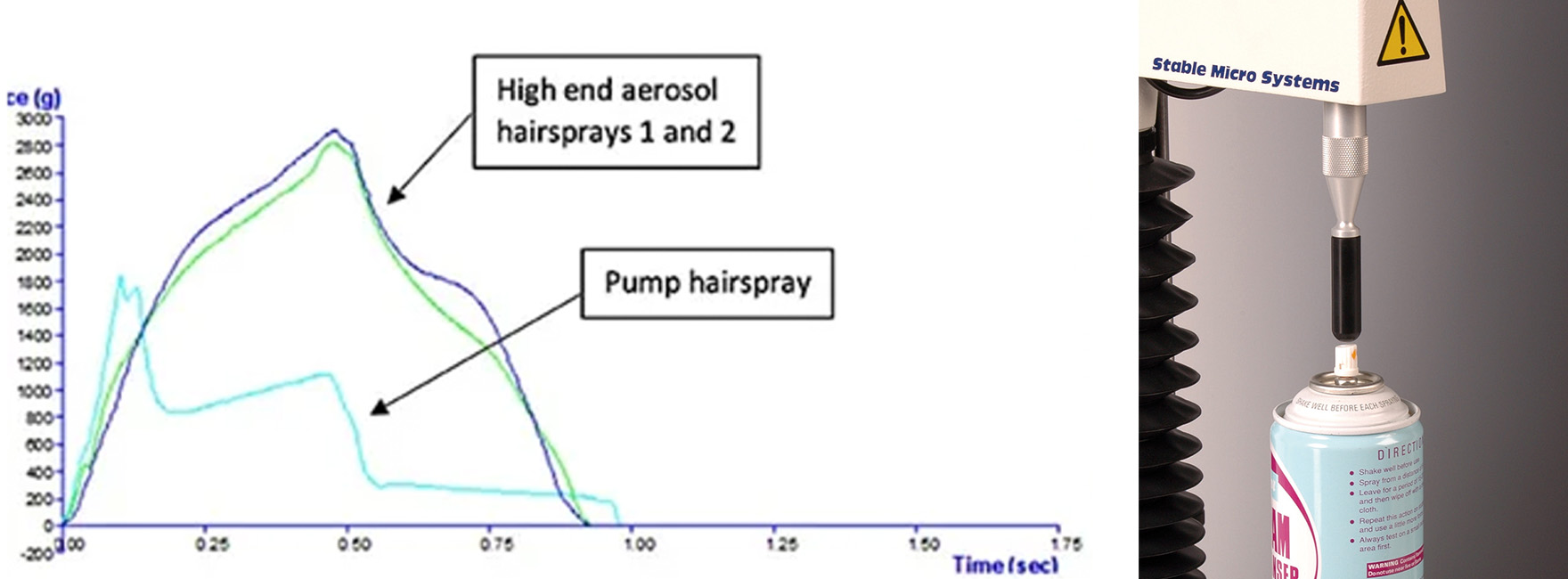

泵分配器有多种形状和尺寸,设计用于分配每个泵特定数量的产品。它们通过手指向下按压的操作,在内部活塞上建立压力。与任何包装一样,设计会发生变化以跟上视觉趋势或适合特定用户群体,例如儿童或老人。在这些组合中,用户可以发现在不倾斜或移动分配器的情况下难以实现施加足够的力和正确的泵方向。相同的原理适用于喷雾器。使用质构仪的驱动测试对于此类产品评估这些问题很有用处。半球形探头最常用作模拟手指按压的代表测试。

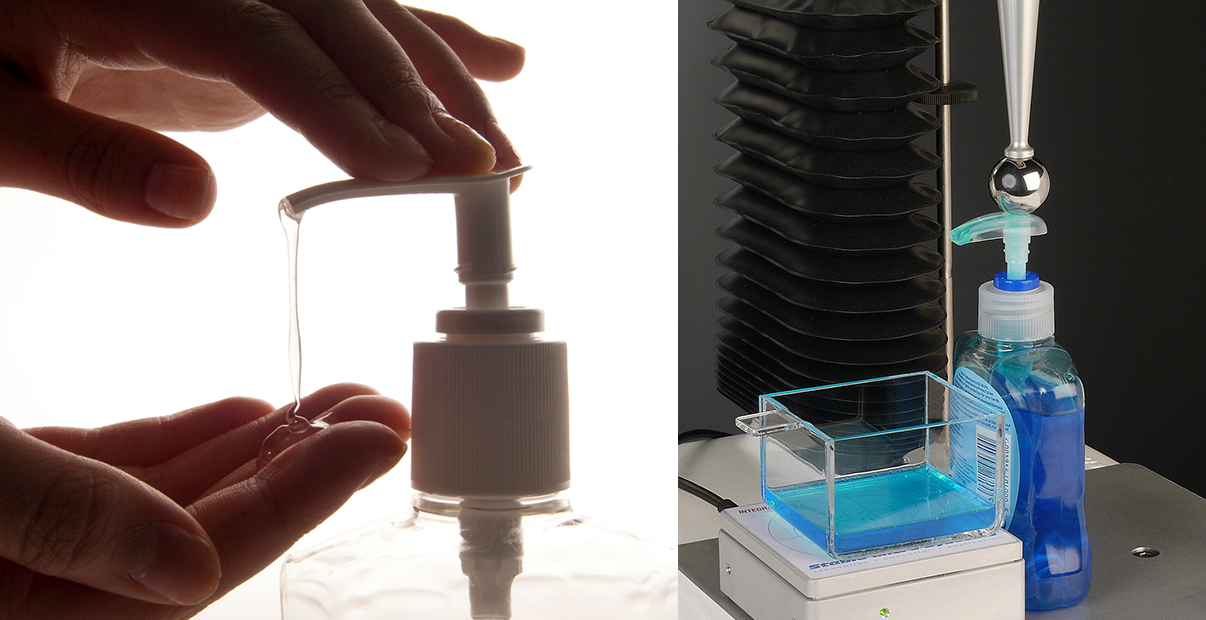

对于驱动时分配样品的包装,使用动态天平提供了额外的快速称重参数。在测试过程中,收集力、距离和时间数据的同时,对放置的样品进行称重。测试后,用户可以在第二个轴上查看产品数量和沉积速率以及力的数据。

定量吸入器

致动机制通常用于药物输送。例如,计量吸入器通常用于治疗哮喘等肺部疾病,通过每个泵将精确的药物剂量输送到肺部。患者依赖于这种精确度,并且经常需要吸入器在他们体力不足时为他们提供药物。

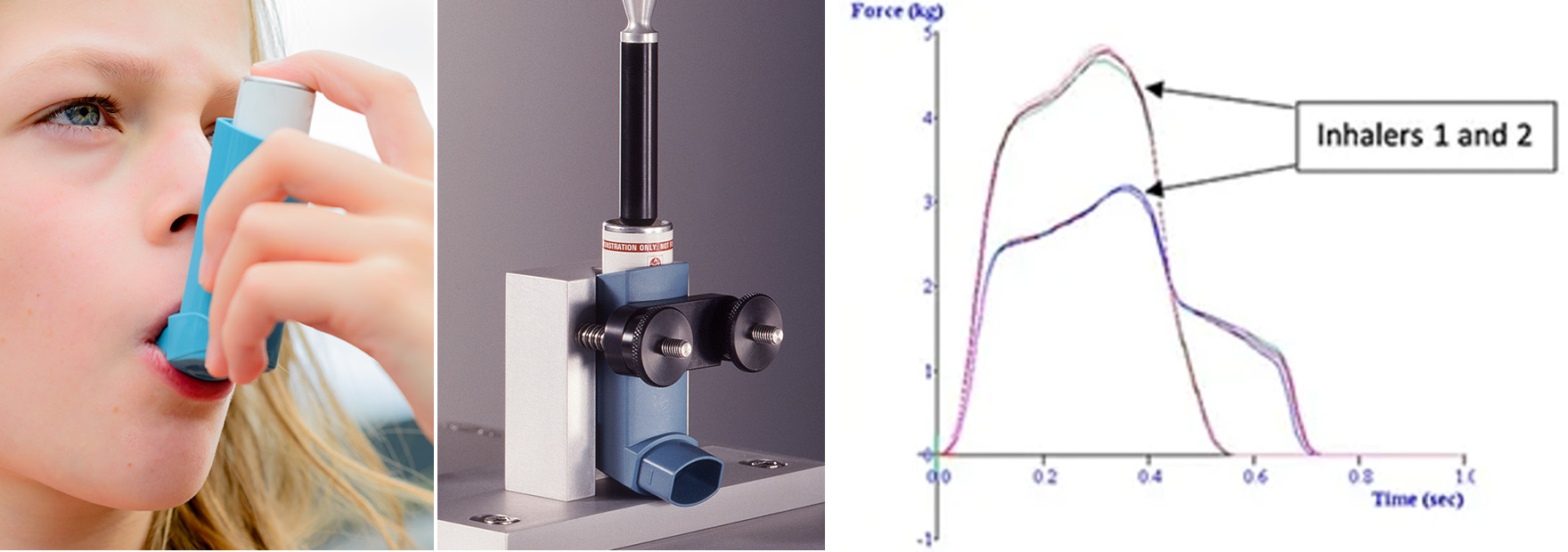

可以使用质构仪来测量吸入器的驱动特性,它模仿手指的向下运动,测量驱动喷雾和给药所需的力。这是一个简单的测试,使用专门设计的定量吸入器测试装置。

使用此测试评估的计量阀是成品计量吸入器的关键部件。计量阀系统可能会受到设计变更的影响,产品性能取决于弹性体成分与药物配方之间的相互作用。在更改配方后,通常需要重新设计阀门,例如使用新的推进剂系统,以确保药物仍然可以以最低的难度输送。

计算机键盘

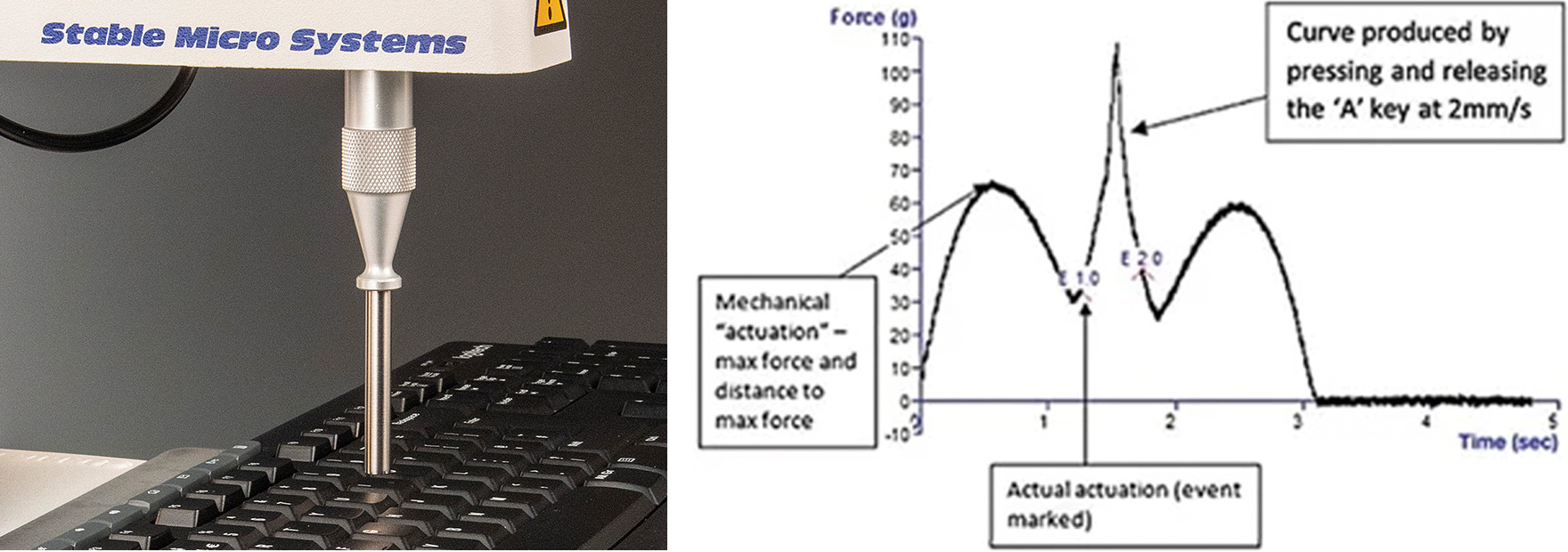

在对键盘进行客观测试期间,主要研究开关,这些开关是通过按键启动的。在按键驱动测试期间,键盘放置在质构仪的测试平台上,圆顶探针以可控方式按下和缩回按键。以这种方式测试每个按键。

按键的力-距离曲线提供了关于克服“触觉碰撞”所需力的信息,以及该力峰值出现的距离。按键输入可以发生在按键移动的任何一点。为了记录这一点,Exponent 软件设置为在按键被启动时记录一个“事件”,在曲线上标记一个点。这可用于测量按键在输入前的预行程,并比较触觉和按键输入点。

在包括键盘和按钮在内的所有电子按钮的情况下,还有一些来自驱动图的其他计算可能很有趣。例如,力曲线的形状、复位点(当按键复位不再被激活时)、驱动前的时间和滞后(驱动和复位之间的距离)。关键性能的其他几个方面也可以使用这种类型的测试设置进行研究,例如测试后速度对所涉及的力的影响、力分布和力卸载行为。这些都可以根据需要添加到分析程序中。

声学包络检测器添加了有关用户按下按钮体验的有用信息,因为所涉及的声音是独特的,并且对产品的感觉和感知质量有重要贡献。
